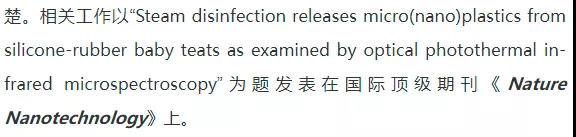

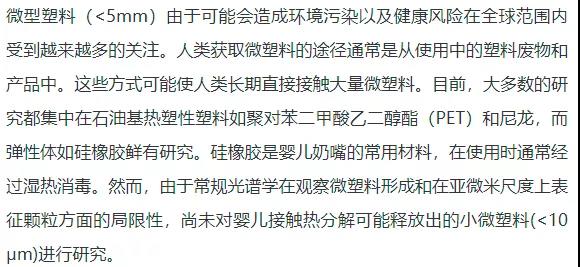

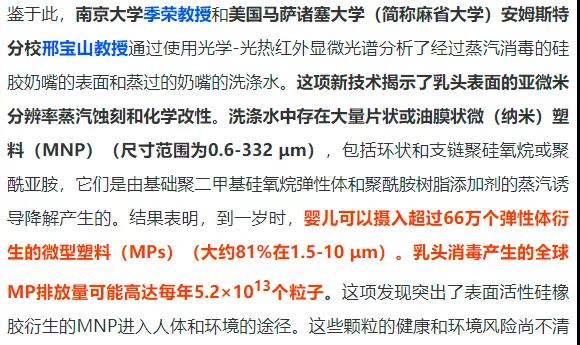

蒸汽消毒引起硅胶乳头聚合物分解及其可视化

光学-光热红外（O-PTIR）显微光谱学是一项新兴技术。使用O-PTIR显微光谱法在100°C下通过蒸汽消毒对乳头进行消毒。在蒸过的乳头表面上可以清楚地看到蚀刻区域，而未蒸过的乳头表面相对光滑（图1）。O-PTIR光谱和图像显示，反复汽蒸（60次×10分钟）会导致乳头表面的硅橡胶发生显着的化学改性。通过对光谱进行详细分析，结果表明PDMS在蚀刻区域表面分解，即蒸汽消毒过程中有机硅奶嘴的基础PDMS弹性体和PA树脂添加剂会发生水热分解。为了将硅乳头聚合物水热分解可视化，作者展示了奶嘴样品表面相同位置在汽蒸前和汽蒸后10、60和600分钟的形态变化（图2）。在汽蒸之前，大量树脂颗粒随机出现在相对光滑的块状橡胶表面。汽蒸1小时后，蚀刻区域碎裂，从而使下面的表面形成新的凹痕。蒸煮10小时后，蚀刻区域表面的亮度降低，这可能代表局部PDMS的分解增加。

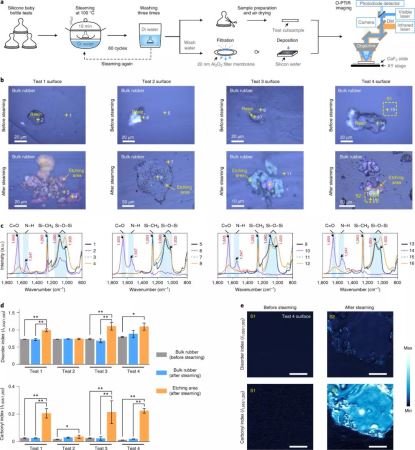

图1通过水热分解对硅橡胶奶嘴表面进行蒸汽蚀刻

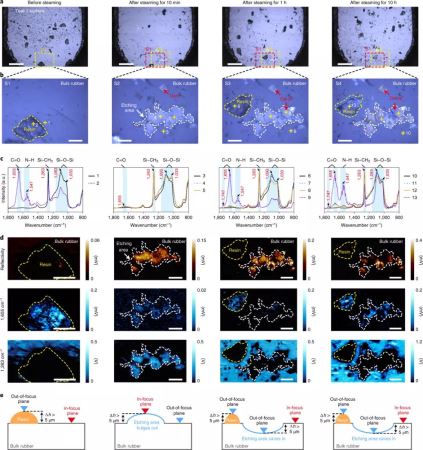

图2乳头表面蚀刻演变的可视化

乳头中释放的MNP颗粒

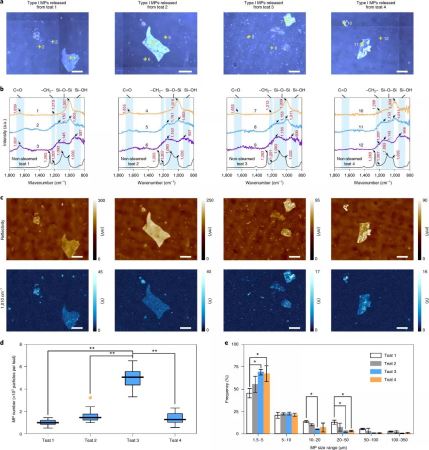

图3大型PDMS弹性体衍生（I型）MP的分子结构、数量和尺寸分布的表征

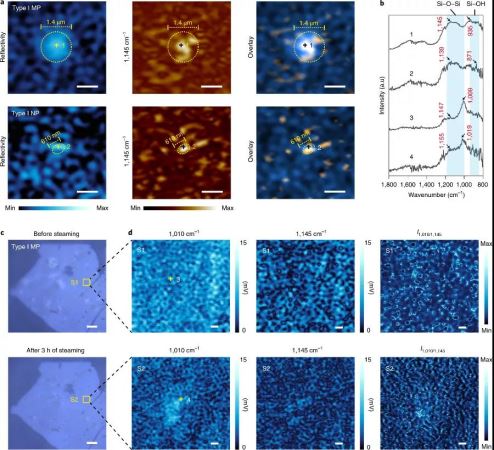

图4 I型MNPs的释放和MP在汽蒸过程中的水热稳定性

图5 PA添加剂衍生（II型）MNP的形态和分子结构表征

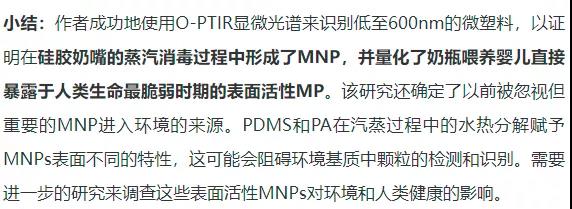

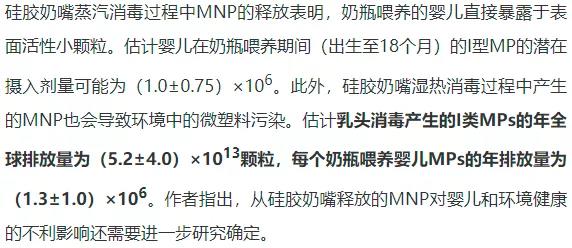

人均来自硅胶奶嘴的MPs摄入量和排放量
